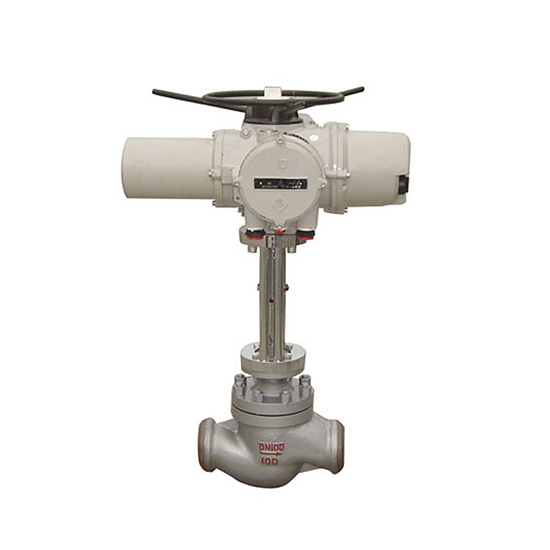

ZDLM電動精小型套筒調節閥

關注次數：

型號：ZDLM

技術參數：

ZDLM電動精小型套筒調節閥接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油輕紡、制藥、造紙等工業部門的生產自動化控制。閥門產品采用薄膜蒸汽自動化驅動，精小型套筒電動單座調節閥適用于壓差較大且泄漏量較大的場合。

ZDLM電動精小型套筒調節閥接受調節儀表來的直流電流信號，改變被調介質流量，使被控工藝參數保持在給定值。廣泛應用于電力、冶金、化工、石油輕紡、制藥、造紙等工業部門的生產自動化控制。本系列產品公稱通徑由20至300mm，公稱壓力有1.6、4.0、6.4MPa,接受信號為0～10mA.DC或4～20mA.DC,使用溫度范圍由-40℃～450℃。其中電動單座調節閥適用于壓差較小，介質粘度較大或稍有顆粒雜質場合；電動套筒調節閥適用于壓差較大且泄漏量較大的場合。

精小型電動調節閥主要技術參數如下表：

公稱通徑DN （mm）		20				25	32	40	50	65	80	100	125	150	200	250	300
		10	12	15	20
額定流量系數Kv	直線	1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690	1100	1760
	等百分比	1.6	2.5	4	6.3	10	16	25	40	63	100	160	250	400	630	1000	1600
額定行程L（mm		10				16		25		40			60			100
公稱壓力PN（MPa）		1.6、4.0、6.4
固有流量特性		直線、等百分比
固有可調比R		50：1
允許泄漏量	單座	硬密封：Ⅳ級、軟密封：Ⅵ級
	套筒	密封：Ⅱ級、軟密封：Ⅵ級
工作溫度t（℃）		-20～200、-40～250、-40～450、-60～450
信號范圍（mA.DC)		0～10、4～20
電源電壓		220V、50Hz
作用方式		故障時：全關、全開、自鎖位
